msk@ingri.ru
пн. – пт.: 9.00-18.00
Регион: Москва
  • Москва
  • Санкт-Петербург
  • Самара
  • Казань
  • Ростов-на-Дону
  • Екатеринбург
  • Новосибирск
  • Астана
  • Иркутск
  • Владивосток

Российский производитель строительных материалов
для устройства промышленных полов и гидроизоляции

+7 (495) 642-82-62
+7 (495) 642-82-62

Грунтовка на основе эпоксидных смол LEVL Coat 103

Каталог продукции
Товар дня
Двухкомпонентное УФ-стойкое покрытие для гидроизоляции Wetisol Spray-400UV
Двухкомпонентное УФ-стойкое покрытие для гидроизоляции Wetisol Spray-400UV

Цена: по запросу

Подробнее
Популярные статьи
Все статьи

Производитель: INGRI
Страна: РОССИЯ
Наличие: В наличии

LEVL Coat 103 - не содержащий растворителей двухкомпонентный эпоксидный состав для грунтования и выравнивания.

ТУ 2312-001-94613022-06

Не содержащий растворителей двухкомпонентный эпоксидный состав для грунтования и выравнивания


Стандартные цвета:

Упаковка (фасовка) Цена за кг. Цена со склада
Применение
Характеристики
Условия нанесения
Документы
Применение

Описание продукта

LEVL Coat 103 - не содержащий растворителей двухкомпонентный эпоксидный состав для грунтования и выравнивания.

Применение

ü в качестве универсальной грунтовки для всех эпоксидных и полиуретановых полов LEVL (в смеси с кварцевым песком);

ü в качестве массы (в смеси с кварцевым песком) для шпаклевания неровностей, выбоин, трещин;

ü в качестве связующего с цветным износостойким наполнителем для создания промежуточного слоя в системе устройства высоконаполненного полимерного покрытия;

ü в качестве инъекционного состава для заполнения пустот в бетонных и железобетонных конструкциях.

Преимущества

·         высокая проникающая способность и отличная адгезия к основанию;

·         низкая вязкость;

·         высокое содержание нелетучих веществ (сухого остатка);

·           широкий диапазон температуры эксплуатации покрытия: от минус 10 до + 60

(кратковременно до +90, например, при мытье горячей водой );

·         прекрасная технологичность и быстрый набор прочности;

·         устойчивость к бактериологическому разрушению.


Характеристики
Грунтовка на основе эпоксидных смол LEVL Coat 103

Технические характеристики

Параметр

Значение

Метод испытания или номер и дата нормативного документа

Показатели пожарной безопасности

Не подлежит сертификации

Решение 120613/1/Р/Н от 13.06.12

Плотность смеси (А+Б)

1,06 ±0,05 кг/л

ГОСТ 31992.1

Массовая доля нелетучих веществ (А+Б)

не менее 95 масс.%

ГОСТ Р 31939

Динамическая вязкость А+Б

(при +230С)

200-600 мПа*с

ГОСТ 25271

Адгезия к бетону

не менее 2,5 МПа

ГОСТ 28574

Условия нанесения

Условия производства работ

Основание перед грунтованием должно соответствовать требованиям СП 71.13330.2017, "СНИП 3.04.01-87 Изоляционные и отделочные покрытия", должно быть плотным, ровным (просвет под рейкой 2м не более 2мм), минимальная прочность на сжатие под движение техники, тележек, погрузчиков не мене 25 МПа и на растяжение 2,0 МПа, минимальная прочность на сжатие при пешеходном движении — не менее 20 МПа и на растяжение 1,5 МПа.

Под основанием должна быть устроена гидроизоляция, препятствующая поднятию капиллярной воды.

Минимальная температура окружающей среды и основания +10ºС.

Максимальная температура окружающей среды и основания +30ºС

Допустимая температура использования материла +15ºС - +30ºС.

Рекомендованная температура использования материала 17-23 0С

При нанесении материала температура основания всегда должна быть на 3ºС выше точки росы!

Максимальная относительная влажность воздуха 80%.

Максимальное содержание влаги в основании не более 5,0 масс.%.

Недопустимо появление капельного конденсата и разливов воды. Это может привести к дефектам поверхности;

Данные условия должны соблюдаться при производстве работ и до полного отверждения материалов.

Подготовка основания

Цементное основание рекомендуется подготовить с применением дробеструйной обработки, допускается подготавливать с применением фрезеровальной и шлифовальной обработки;

Старые покрытия (включая упрочненный слой «топпинг») полностью удалить;

При необходимости проводить работы по существующему полимерному покрытию пола необходимо убедиться в его целостности, а также провести тесты на адгезию материала к этому покрытию.

Все имеющиеся трещины, а также, в случае выполнения бесшовного покрытия, то и температурно-усадочные швы, расшить и расчистить. Выбоины и сколы зачистить;

После механической обработки поверхность основания необходимо тщательно обеспылить с применением промышленных пылесосов;

В итоге поверхность основания должна быть без повреждений, чистой, без цементного молока, масла и не содержать непрочно держащиеся и прилипшие частицы.

Подготовка рабочих составов

Перемешать компонент А в течение 1 минуты с помощью низкооборотистого миксера (до 500 об\мин), уделяя особое внимание пристеночному и придонному слою;

Влить компонент Б, перемешать в течение 1-2 минут до образования однородной массы. Компонент Б приливать струей при вращающейся мешалке;

Затем смесь А+Б перелить в чистую тару, при необходимости ввести минеральный наполнитель (кварцевая мука, прокаленный фракционированный кварцевый песок и т.п.) в необходимом количестве и произвести перемешивание в течение 2-3 минут;

После добавления комп.Б к комп.А общее время перемешивания не должно превышать 4 минут.

Пропорции смешивания

А : Б = 1,92 : 1 (по массе)

Временной промежуток между слоями

При температуре +20±2 °С и влажности 60±5 % нанесение следующего слоя возможно не ранее чем через 12 час и не позднее чем через 48 часов (следует убедиться, что материал не липкий и при движении по покрытию в мягкой резиновой обуви не остается следов).

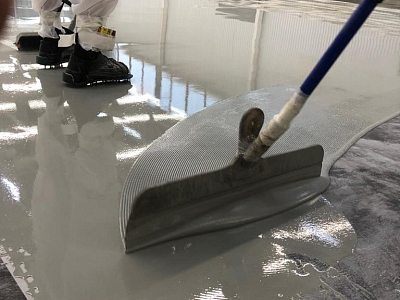

Нанесение

При грунтовании LC 103 наносят велюровым(не поролоновым!) валиком, плоским шпателем, кистью или воздушным распылением с расходом 100-250 г/м2 на один слой, не допуская образования луж при нанесении. Грунтовочный слой должен быть сплошным, без пор и матовых пятен. При устройстве наливных полов рекомендуется грунтование в два и более слоев для надежного заполнения пор основания. Для обеспечения надежной адгезии последующих полимерных покрытий, свежеуложенную грунтовку следует посыпать прокаленным кварцевым песком 0,1-0,3 мм / 0,3-0,9 мм / 0,8-1,2 мм с расходом от 0,3 до 1,0 кг/м2. Точный расход и фракция песка определяется в зависимости от толщины и вида укладываемого полимерного покрытия.














У вас есть вопросы?

Мы свяжемся с вами и ответим на любые возникшие вопросы.
Консультация бесплатна.

Согласен на обработку персональных данных

Нажимая кнопку отправки, Вы даете согласие на обработку персональных данных в соответствии с законом №152-ФЗ "О персональных данных" от 27.06.2006. Мы гарантируем неприкосновенность предоставленных Вами персональных данных.
Политика конфиденциальности

x^
